卡瑞吉单通道智能加热控制系统使用说明

　　卡瑞吉单通道智能加热控制系统使用说明

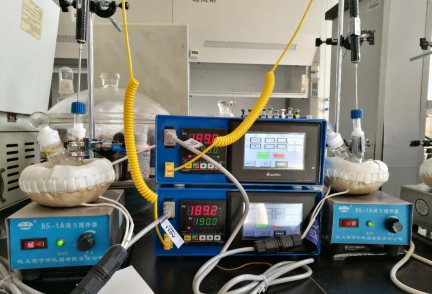

　　本系统采用智能多段温控仪表控制加热，由于仪表操作过于复杂，所以用一个触摸屏和仪表进行通讯，将所有常用参数及操作放在触摸屏上，通过触摸屏对仪表进行按温曲线的设定及启动停止，使操作界面更清晰，人机交互更加便利。

　　上电后，先显示的是欢迎界面，在欢迎界面的任意处单击将进入操作界面，首先让操作者选择是需要手动单点控温还是程控升温。本仪器在出厂前已经针对自带加热包做过自整定，如果为了达到控制效果，需要针对不同的加热对象进行PID参数自整定。

　　注意：仪表在做自整定时，只能全输出，所以如果加热包为110V，那么需要接入110V的电源系统，如果加热包是220V，那么对电源系统没有要求。这个限制非常重要，如果在220V电源系统上使用110V加热包，在做自整定时将会烧坏110V加热包!!!

　　自整定的步骤如下

　　1、首先，在触摸屏上“选择手动”;然后再操作仪表进入自整定状态。

　　2、先按仪表下方白色←键，第二行的绿色温度闪烁，用上下键设定目标温度值(经验值为需要目标的90%)，按黄色SET键确认，绿色温度停止闪烁;

　　3、再按一次黄色SET键，仪表显示为：红色“At”,绿色“no”;

　　4、按下方白色←键，绿色“no”开始闪烁，用上下键更改设定为“yes”,绿色“yes”开始闪烁，表示仪表被选择为自整定状态;

　　5、按黄色SET键确认，绿色“yes”停止闪烁，并且“AT”灯被点亮，表示仪表已经进入自整定工作状态，正在进行PID参数自整定;

　　6、此时请勿操作仪表及触摸屏，等待自整定结束，一般自整定模式需要至少1小时左右的时间，当“AT”灯熄灭后，表示自整定已经结束。

　　7、在自整定过程中，仪表需要进行3次的ON/OFF过程，所以整定的时间比较长，并且整定过程中温度会有波动。

　　点击“选择程控“，进入多段程控升温模式。此时仪表界面上的指示灯将做出相应改变，右上角第一个灯将被点亮，代表启动多段按温的第一组参数(由于通讯的限制，在触摸屏上只可以操作第一组程控参数，如果需要应用其它组参数需要直接操作仪表，仪表的操作比较繁琐，此说明书不做阐述)。当选择程控后，触摸屏跳转到温控的主界面，在这个界面上可以对多段温控进行设定，温控曲线一共可以设定8段。

　　在设定温控曲线之前需要选对加热包进行选择和设定，这个关系到总的功率输出，按下110V或者220V将会对温控时的输出百分比进行限定。如果是第一次选择最好先按一下“参数清零”，这个按钮的功能是将所有已经设定的输出%改成0，这样就不会有错误的数据出现。选择了220V的输出模式后，我们会发现输出百分比的输入框最大输出会被限制在101%，而选择110V的时候，输出百分比的最大值将是60%。

　　选好输出功率后，就可以对第一个目标温度、时间、输出%进行设定。时间的格式是带小数点的，小数点前面代表小时，后面代表分钟，比如时间输入1.15，温度输入80.0，代表通过1小时15分钟将温度升到80.0度。 所有参数设定好以后，按一下“启动“按钮，温控表将开始根据设定参数进行升温控制，温控表右下角最后一个灯”PRG“将闪烁，代表此时正在进行多段温控运行。在控温过程中再按一次”启动“，PRG灯将常亮，代表此时为暂停模式，仪表将控制温度在当时温度值，继续按“启动”PRG灯又将切换到常亮，退出暂停模式，继续进行温度控制。

　　在温控时，点击左下角“输出显示”，可以将界面切换到当前工况显示界面，在些界面可以显示当前实际温度、当前目标温度、当前输出百分比、当前温控曲线段、当前温控段剩余时间等信息。
